웨이브 솔더링 이해
웨이브 솔더링은 전자 부품과 인쇄 회로 기판(PCB) 사이에 신뢰할 수 있는 솔더 조인트를 만드는 데 사용되는 대량 전자 제조 공정입니다. 이 자동화된 공정은 일반적으로 PCB 조립, 특히 가전제품, 자동차 부품 및 통신 장치 생산에 사용됩니다.
웨이브 솔더링은 어떻게 작동하나요?
웨이브 솔더링에는 몇 가지 주요 단계가 포함됩니다.
- 준비: PCB는 먼저 플럭스 층으로 코팅되어 산화를 방지하고 솔더의 젖음을 개선하여 납땜 과정을 용이하게 해줍니다.
- 구성 요소 배치: 구성 요소는 수동 또는 자동 픽 앤 플레이스 기계를 통해 PCB에 배치됩니다.
- 컨베이어 시스템: PCB는 컨베이어 벨트에 적재되어 플럭싱, 예열, 솔더 웨이브, 냉각을 포함하는 일련의 스테이션을 통과합니다.
- 플럭싱: 플럭싱 스테이션은 PCB에 플럭스를 적용하여 구성 요소와 PCB의 표면이 적절히 코팅되도록 합니다.
- 예열: 예열 영역은 PCB를 특정 온도까지 가열하여 납땜을 준비하는데, 이는 부품에 가해지는 열 충격을 줄이는 데 도움이 됩니다.

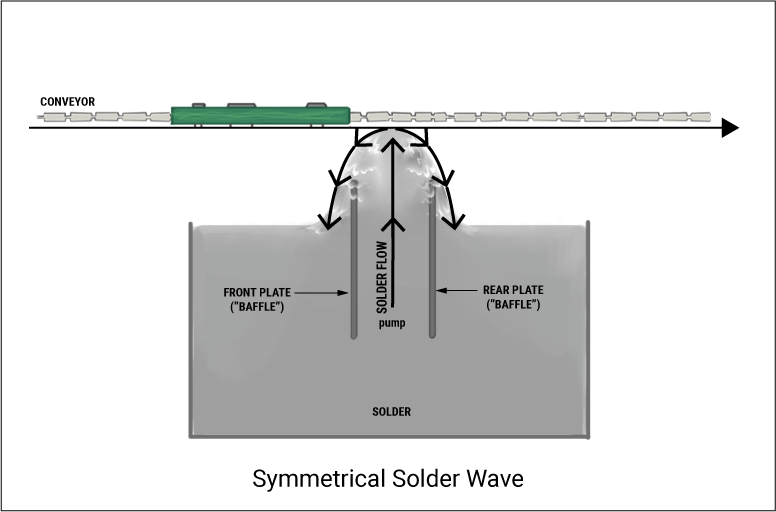

- 솔더 웨이브: 웨이브 솔더링 공정의 핵심인 이 단계는 PCB를 녹은 솔더 웨이브 위로 통과시키는 것을 포함합니다. 웨이브는 램프 모양일 수 있으며, 높이와 속도는 어셈블리의 특정 요구 사항에 따라 조정할 수 있습니다.
- 냉각: 납땜 후 PCB는 냉각 터널을 통과하면서 납땜 접합부가 굳어지고 부품이 PCB에 고정됩니다.
웨이브 솔더링의 주요 장점은 무엇입니까?
- 효율성: 웨이브 솔더링은 고속 자동화 생산이 가능하여 처리량이 크게 증가하고 인건비가 절감됩니다.
- 일관성: 이 공정은 전자 조립에 필수적인 일관된 납땜 접합부 품질과 안정성을 보장합니다.
- 비용 효율성: 여러 개의 조인트를 동시에 납땜할 수 있으므로 단위당 비용이 줄어들어 웨이브 납땜은 대량 생산에 적합한 비용 효율적인 옵션입니다.
- 다재다능함: 웨이브 솔더링은 단면 및 양면 보드를 포함한 다양한 유형의 PCB에 맞게 조정할 수 있어 다양한 제조 요구 사항에 맞는 유연한 솔루션입니다.
웨이브 솔더링의 일반적인 과제는 무엇입니까?
- 열 손상: 과도한 열은 민감한 부품을 손상시키고 솔더 브리징이나 부품 리프팅과 같은 문제를 일으킬 수 있습니다.
- 플럭스 잔류물: 잔류 플럭스는 신뢰성 문제를 일으킬 수 있으며 추가적인 세척 단계가 필요할 수 있습니다.
- 납땜 접합부 결함: 납땜 관행이 좋지 않으면 젖음성 불량, 접합부 냉각, 납땜 부족 등의 결함이 발생할 수 있습니다.
결론
웨이브 솔더링은 전자 제조 분야에서 강력한 도구로, 높은 효율성, 일관성 및 비용 효율성을 제공합니다. 공정, 이점 및 잠재적 과제를 이해하는 것은 전자 부품의 생산 및 조립에 참여하는 모든 사람에게 필수적입니다. 기술의 지속적인 발전으로 웨이브 솔더링은 보다 안정적이고 비용 효율적인 전자 조립을 추구하는 데 있어 핵심 공정으로 남아 있습니다.
